電力監測系統

隨著計算機信息技術在電力行業越來越廣泛的應用，管理者已經不再滿足于在固定的監控中心才能監控變配電現場的運行工況。電力監控系統基于網絡瀏覽器的Web架構方式，作為www網絡應用的軟件，其分布式的結構保證了發揮系統最大的效率。

電力監控系統以計算機、通訊設備、測控單元為基本工具，為變配電系統的實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺，它可以和檢測、控制設備構成任意復雜的監控系統，在變配電監控中發揮了核心作用，可以幫助企業消除孤島、降低運作成本，提高生產效率，加快變配電過程中異常的反應速度。

ZW-8000 SYSTEM電力監控系統軟件是新一代綜合自動化軟件系統。通過通訊管理機將功能強大的各個智能裝置有機靈活地聯系在一起，對電站的遙測、遙信等各種數據進行測量和監視，對可控設備進行遙控，并可對定值進行整定，實現系統的綜合自動化。同時，對數據及報警、故障信息進行分析、記錄，為分析系統運行情況以及判斷事故原因提供可靠、有力的幫助?；陔娏ο到y(tǒng)綜合自動化發展趨勢和我國綜合自動化系統的現狀和未來，在ZW800 SYSTEM電力監控系統軟件中，著重考慮了提高系統反應速度，增強系統的可靠性和穩定性，提高人機界面友好性、靈活性，提供適合綜合自動化的各種靈活模式，盡量減少工作人員工作量，增加系統透明度，降低系統成本投入，保證系統良好移植性、兼容性、可擴充性以及用戶掌握和維護方便等諸多因素

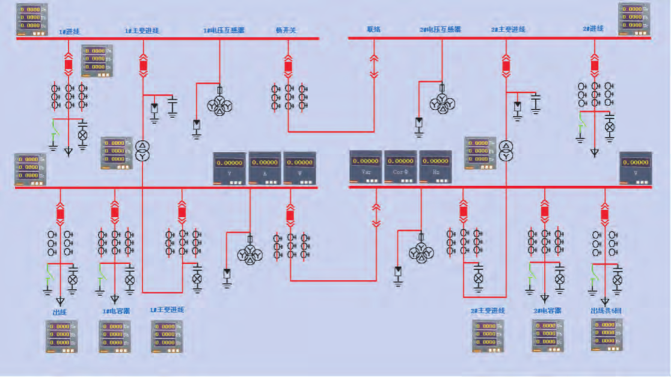

監視整個系統運行，顯示實時數據，通過主接線圖顯示開關狀態和負荷量。實時記錄報警信息，顯示負荷、電壓的曲線、裝置運行狀態等。遙測量越限監視、遙信變位報警，事故信號及預告信號等擁有聲、光、色告警。監控界面通過遙控、遙調命令對開關、斷路器等控制對象進行遠程遙控。具有人工置數和掛牌功能，方便設備安裝、調試、維護。

◇ 參數庫管理

參數庫管理可生成、修改、備份數據。參數庫設置是建立一個站的最初時刻為各個執行程序設置所需要的參數，使得整個系統能夠正常運行，是整個系統運行的基礎。能生成、修改系統運行所需的數據及屬性；建立、設置通訊端口及其參數，設置系統運行的重要參數。

◇用戶管理

用戶管理對整個系統的用戶操作權限進行管理和控制，是ZW800 SYSTEM系統安全可靠運行的基礎。具有添加和刪除用戶，設置用戶的權限等功能。

◇接線圖編輯

可根據用戶供配電的一次主接圖或其他系統圖。可在線編輯，不影響系統的正常運行，并與數據庫建立關聯，包括遙信量、遙測量、遙控量、遙脈量、通訊狀態等信息量及建立其他接線圖的連接。

◇報表

為用戶提供系統歷史數據查詢，可根據用戶對報表格式和報表內數據的特定要求建立符合用戶習慣的報表。報表文件是標準的Excel 文檔，用戶可以利用Excel 本身提供的一切功能方便進行報表設置和管理。

◇數據采集及通訊

實時采集電壓、電流、功率、頻率、功率因數、電度等遙測量；開關、刀閘、手車、主變檔位、儲能狀態等遙信量；支持Modbus通訊規約，并具有遠動功能。

◇數據處理

各種實時數據計算及統計；動作次數、遙信變位次數、電壓合格率及設備參數屬性的管理等高級應用，并可形成用戶所需格式的報表。

◇運行記錄

連續記錄各類設備運行數據、人工操作記錄等，并有獨立的歷史數據記錄及運行記錄。

◇歷史曲線

歷史曲線為用戶查看重要遙測量的曲線提供方便友好的人機交互，通過歷史曲線查看平臺，可以方便的查看任何時間內系統所保存的曲線畫面，為分析整個系統的運行狀況提供了直觀而方便的軟件支持。

◇事件查看

用戶可查看過去發生過的事件記錄、操作記錄、故障信息、事故追憶、信號記錄等歷史數據，并可根據自己要求設置查詢條件，以便篩選出自己所關心的事件。對分析故障發生的原因提供良好的軟件支持。
