ZWDZY液晶型系列溫濕度控制器

詳細說明

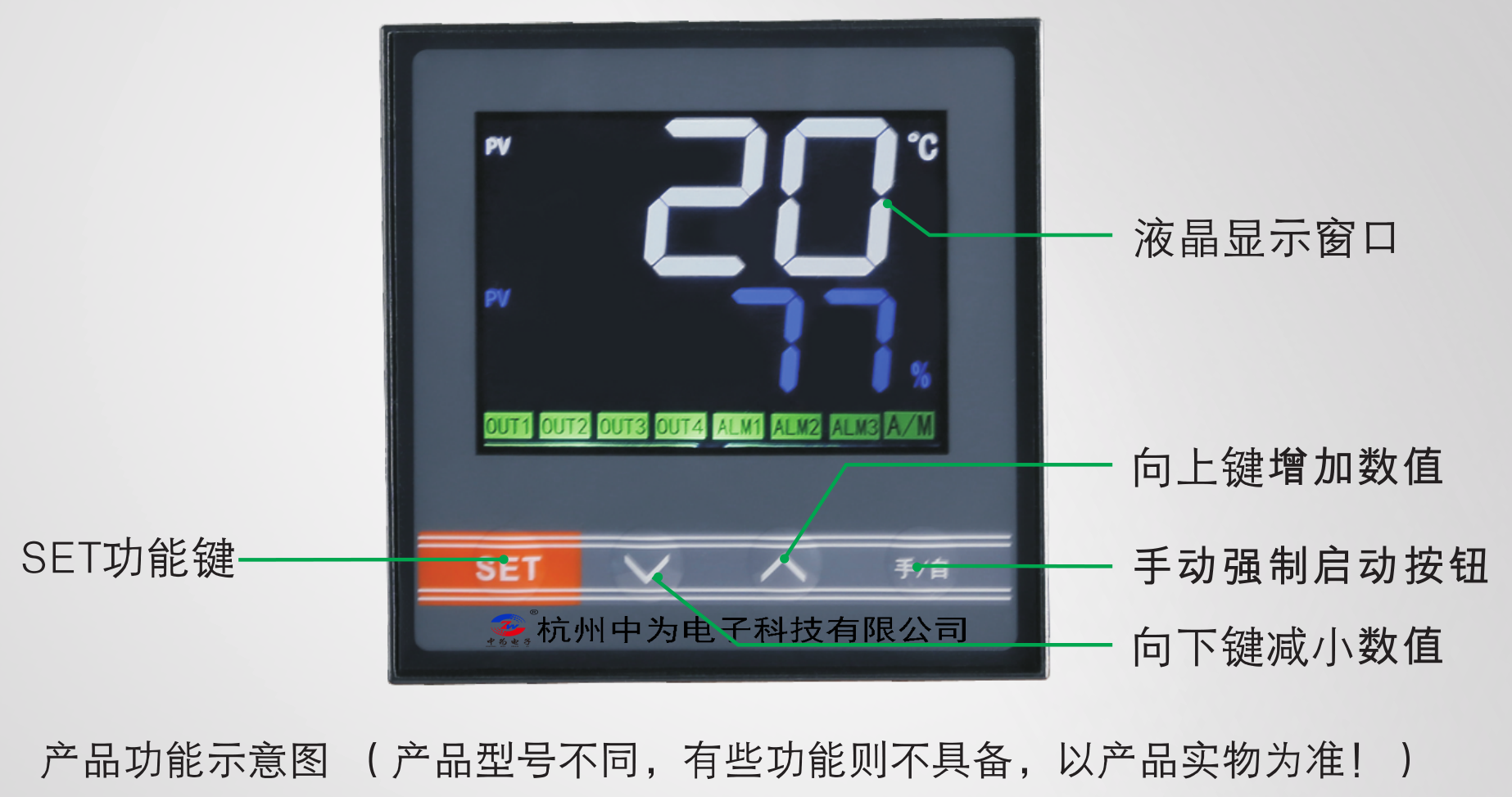

面板布局示意圖

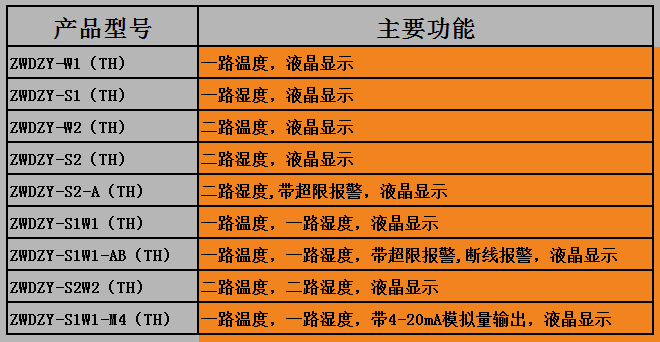

常用型號及功能：

技術性能指標：

    1.工作電壓：AC220V（可選AC/DC110~220V)50HZ±10%

    2.控溫模式：升/降溫型，控濕模式：除濕型

    3.工作環境：溫度-10～55℃，濕度≤75%RH，功耗：≤5W

    4.濕度測量范圍：0～99%RH

    5.主控輸出：有源/無源，阻性負載，觸點容量AC220V 5A

    6.溫度測量范圍：-30～130℃（可選-50-120℃）

功能說明：

1．升溫型：當測量溫度值小于設置溫度時，啟動加熱負載，當測量溫度大于

設置溫度加上溫度回差（默認5℃）時，關閉加熱負載。

2．降溫型：當測量溫度值大于設置溫度時，啟動降溫負載，當測量溫度小于

設置溫度減去溫度回差（默認5℃）時，關閉降溫負載。

3．除濕型：當測量濕度值大于設置濕度時，啟動除濕負載，當測量濕度小于

設置濕度減去濕度回差（默認10%RH）時，關閉除濕負載。

4．除凝露型：當測量濕度值大于88%RH時，啟動除凝露負載，當測量濕度小

于75%RH時，關閉除凝露負載。

5．?dāng)嗑€報警說明：當儀表控制加熱器或風機輸出時，負載沒有正常工作時則

斷線報警輸出；

6．手動強制開啟負載：在某些特定的情況下,當需要負載臨時工作時，按下

手動/自動鍵手動指示器燈點亮，進行強制開啟負載：當需要恢復自動監控狀

態時再按下手動/自動鍵手動指示燈熄滅，監控器進入自動控制狀態。

外形尺寸及安裝方式：

        1、外型尺寸：72mm（寬）×72mm（高）×80mm（深）

        2、開孔尺寸：68mm（寬）×68mm（高）

        3、安裝方式:面板開孔安裝

      4、示意圖：
